AVEVA E3D Design

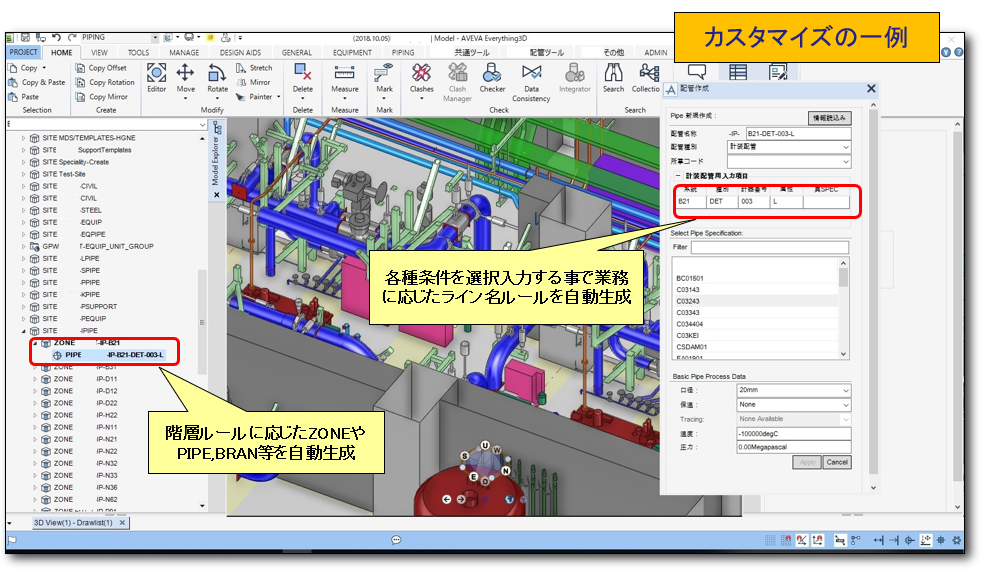

1. ネーミングルールと自動付番のカスタマイズ

E3D標準のAutoNamingだけでは対応出来ない部分をカスタマイズ。

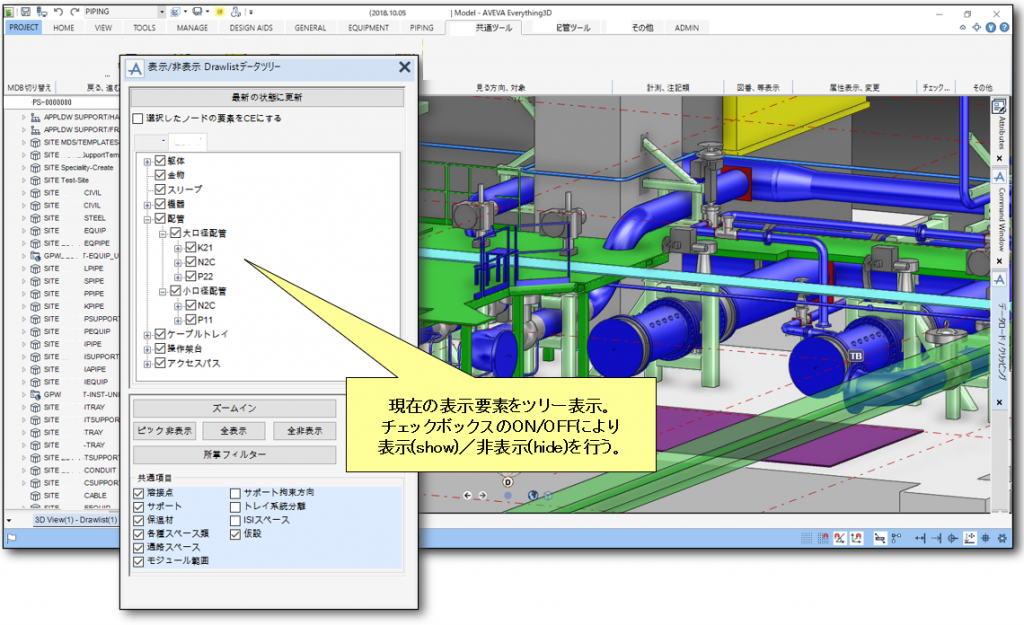

2. 階層ツリーによる表示／非表示

PMLでは実現出来ないインターフェースをPML.NET（C#）によりカスタマイズ。

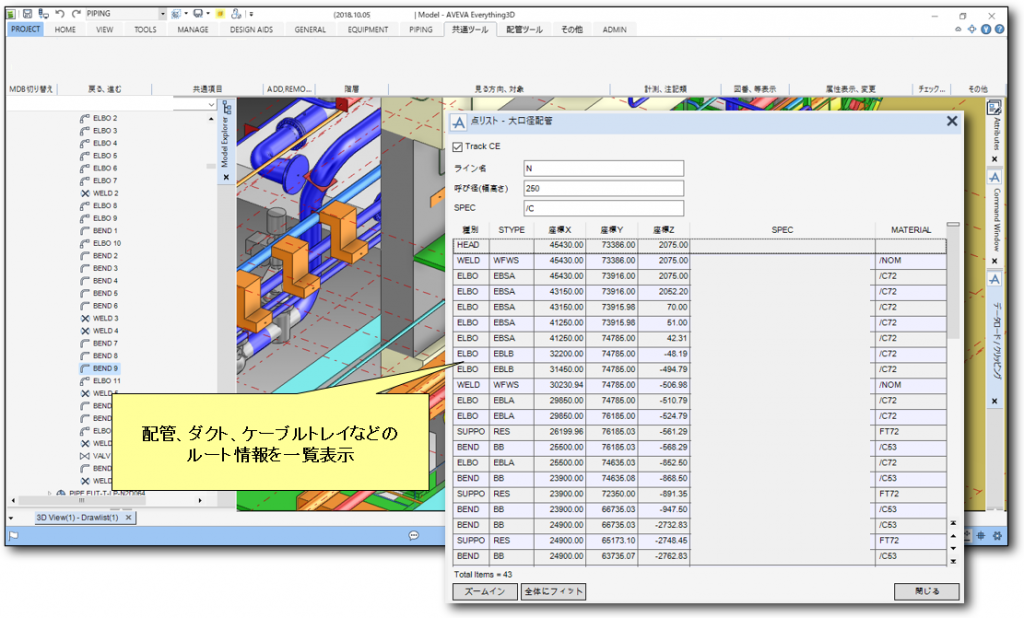

3. ルート情報のリスト表示

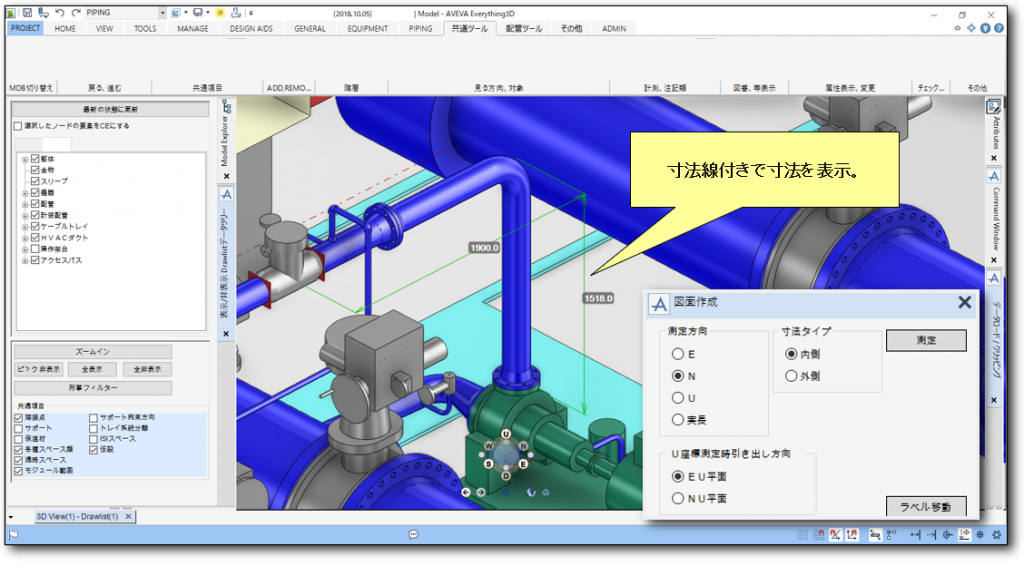

4. 寸法表示

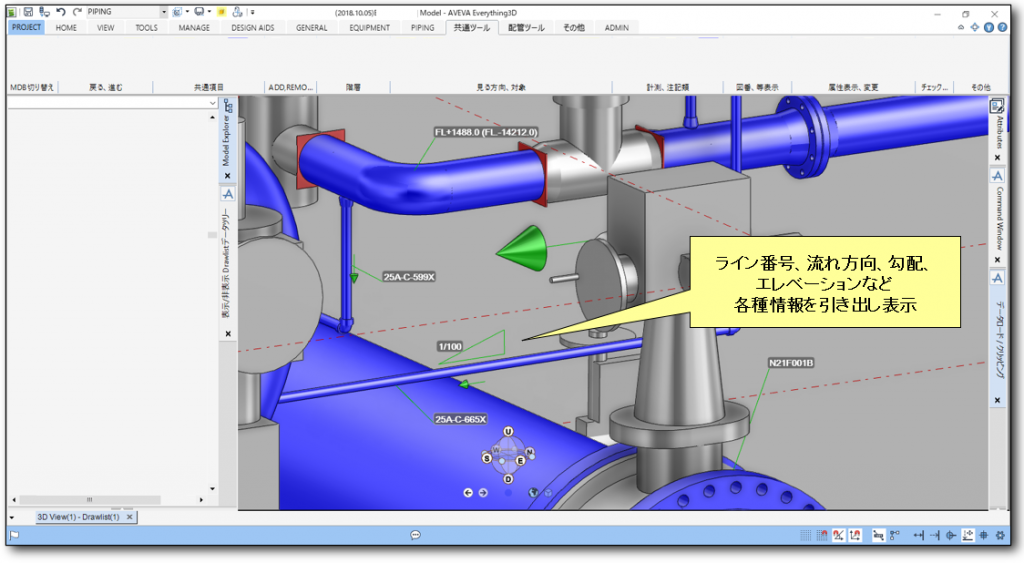

5. 各種情報の引き出し表示　

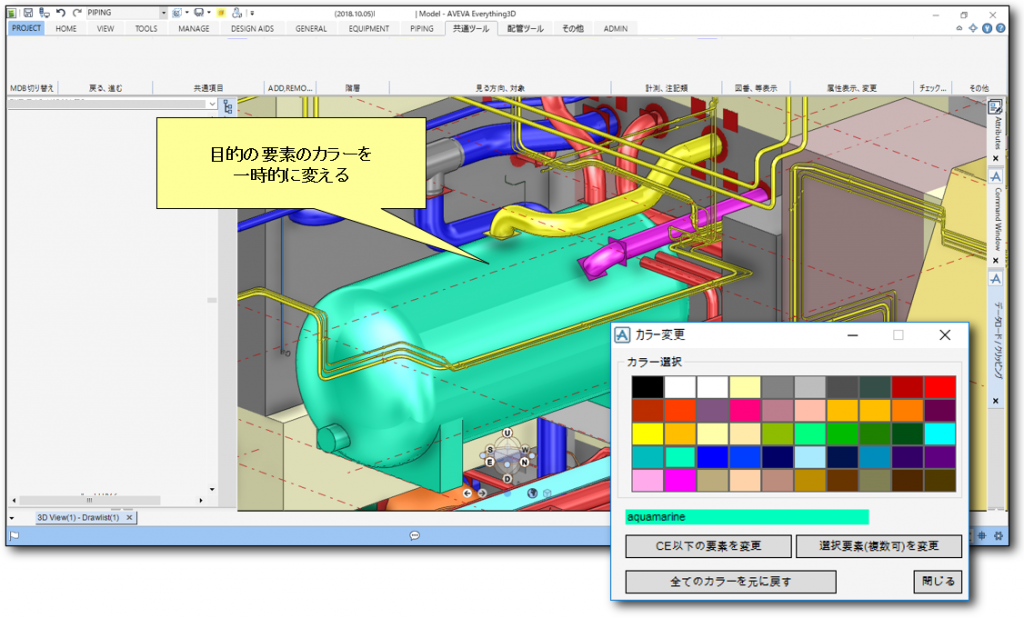

6. カラー変更　

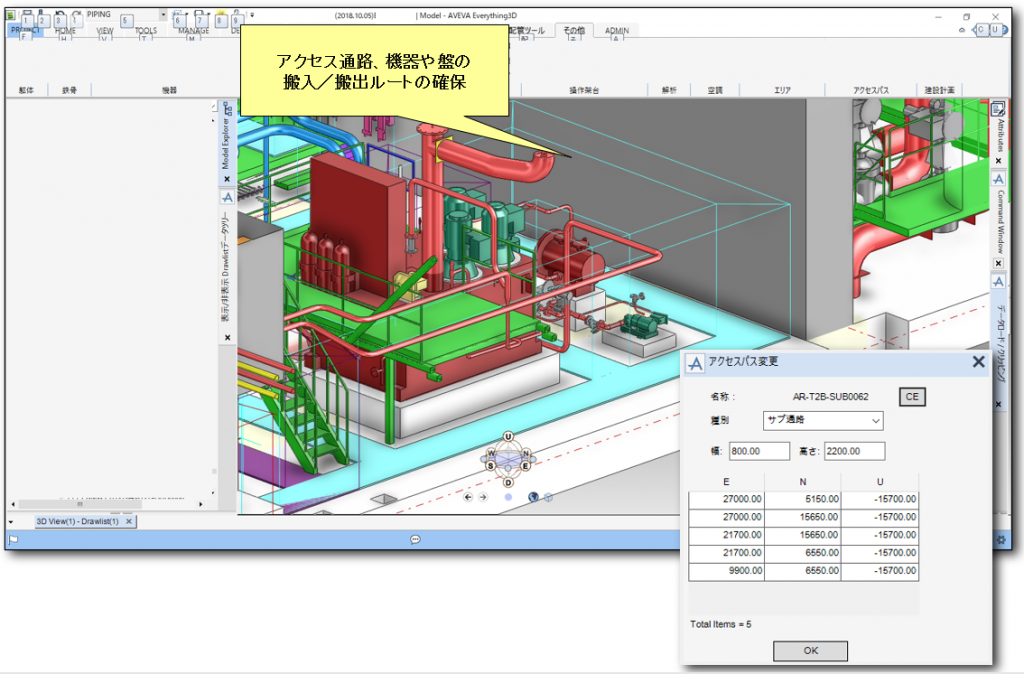

7. アクセスルートの入力　

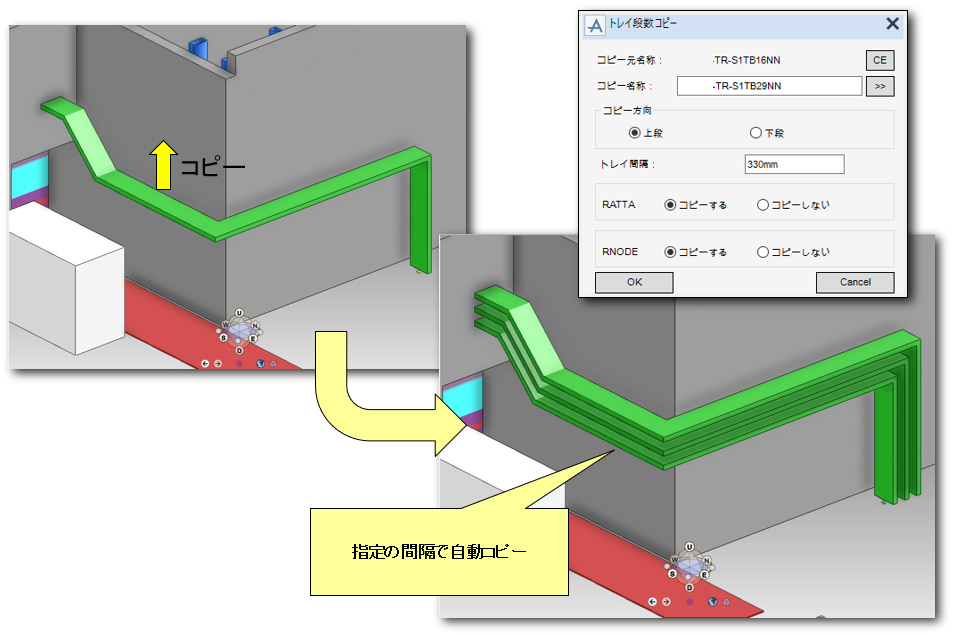

8. ケーブルトレイの複数段コピー　

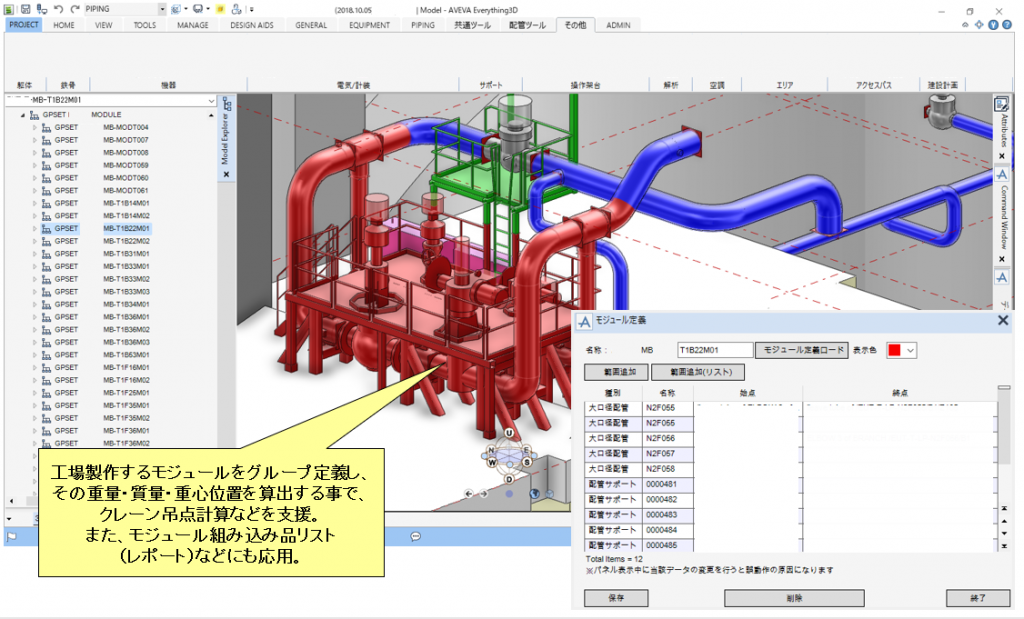

9. 設計モジュールの定義

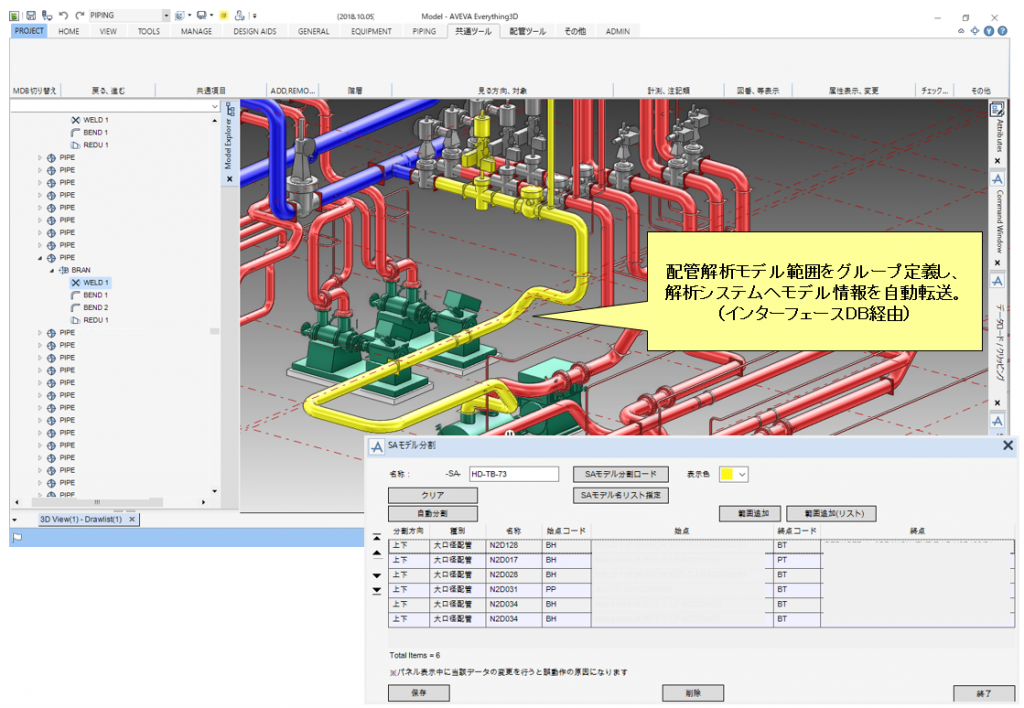

10. 解析モデル範囲の定義

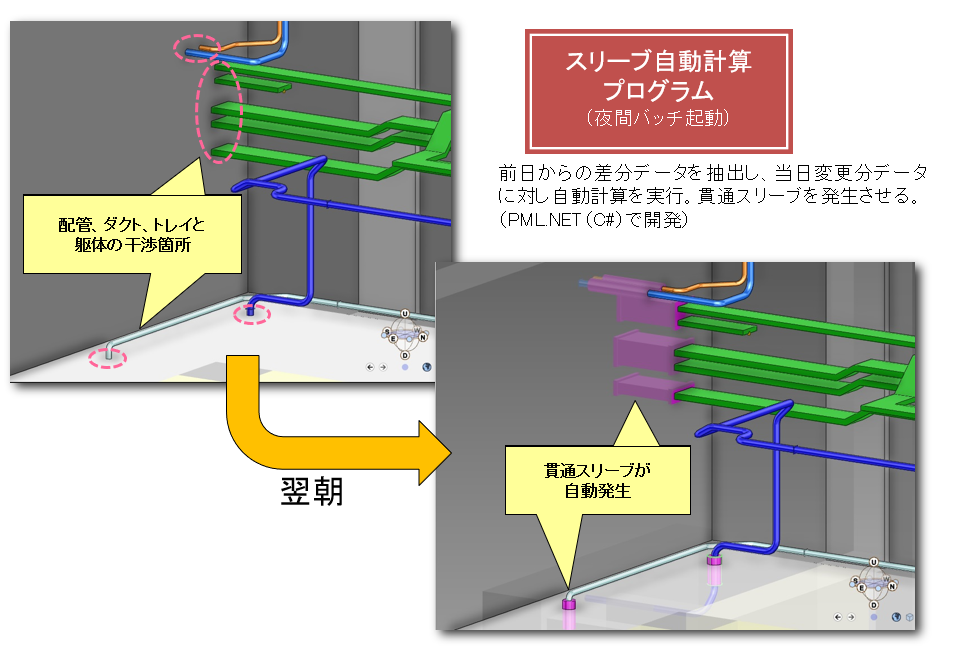

11. 貫通スリーブの自動発生

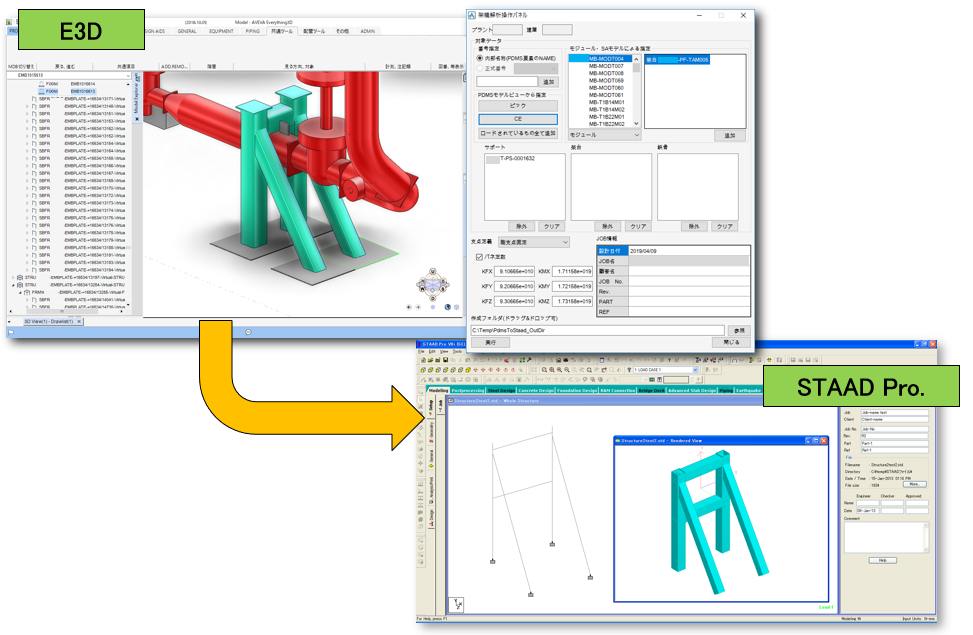

12. サポート架構解析システム自動連係

E3D SUPPORTシステムで作成されたサポート架構から、STAAD Pro.で読み込み可能な解析モデルを自動生成。

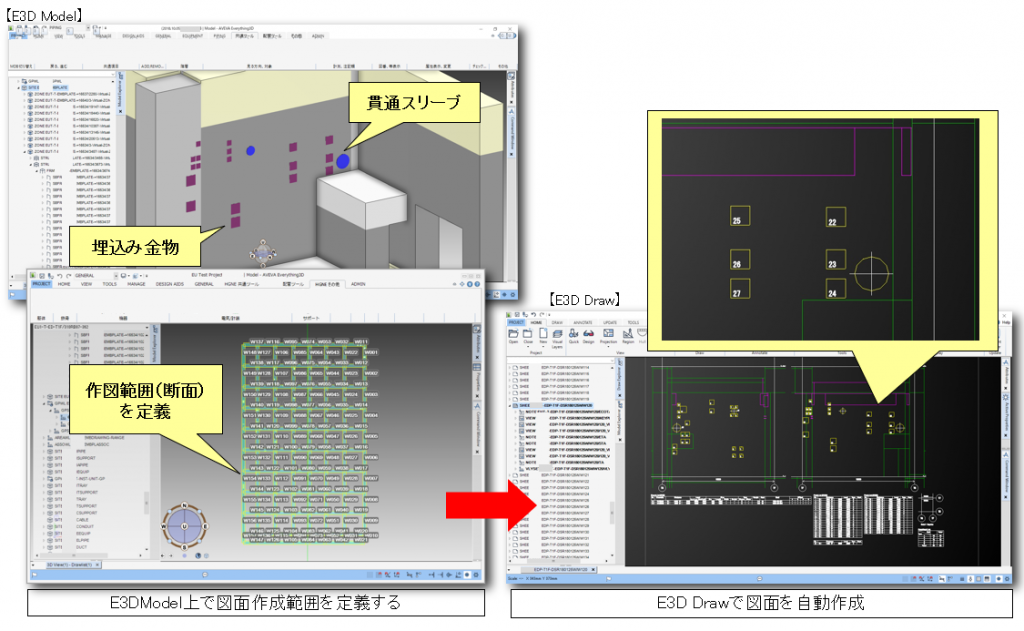

13. 埋込金物スリーブ配置図システム

3次元配置された埋込金物／スリーブから配置図を自動作成。
E3D Model上で図面の範囲の定義等を行い、E3D Draw上で図面を作成。自動的に金物／スリーブ番号を付番し一覧表等も作図。
また、作成した図面をDXFへ出力する事も可能。

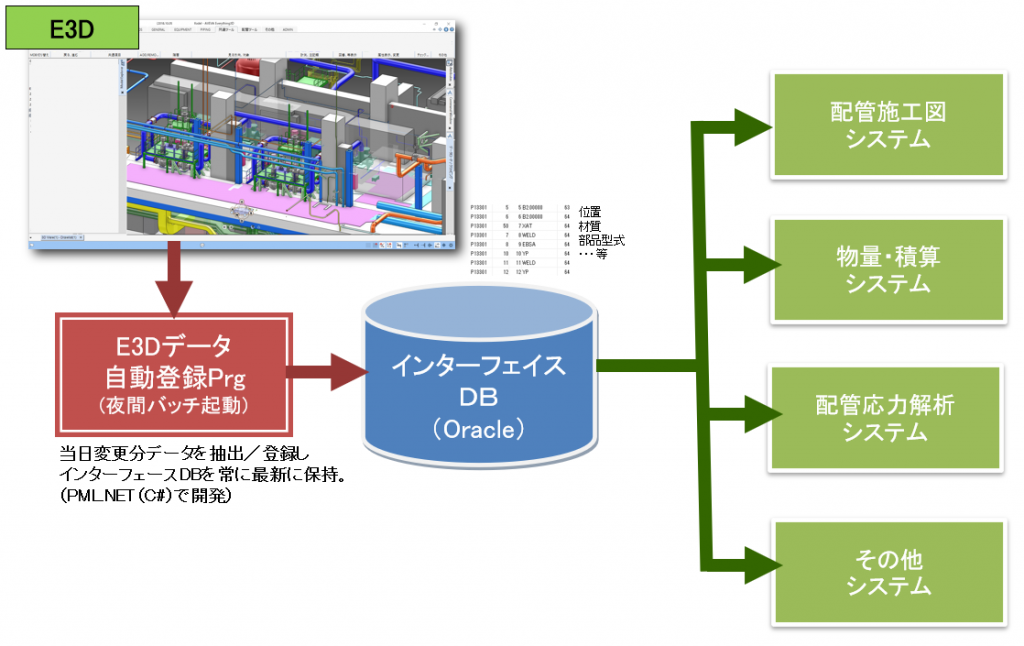

14. E3D Oracleデータベース連携

AVEVA-E3Dは独自DB（DABACON）である為、３D-CADデータを利用する周辺システムからはややアクセスしづらい。
そこでE3Dの情報をOracleデータベースに登録する事により、下流システムの開発や既存の社内システムとの連携を実現。

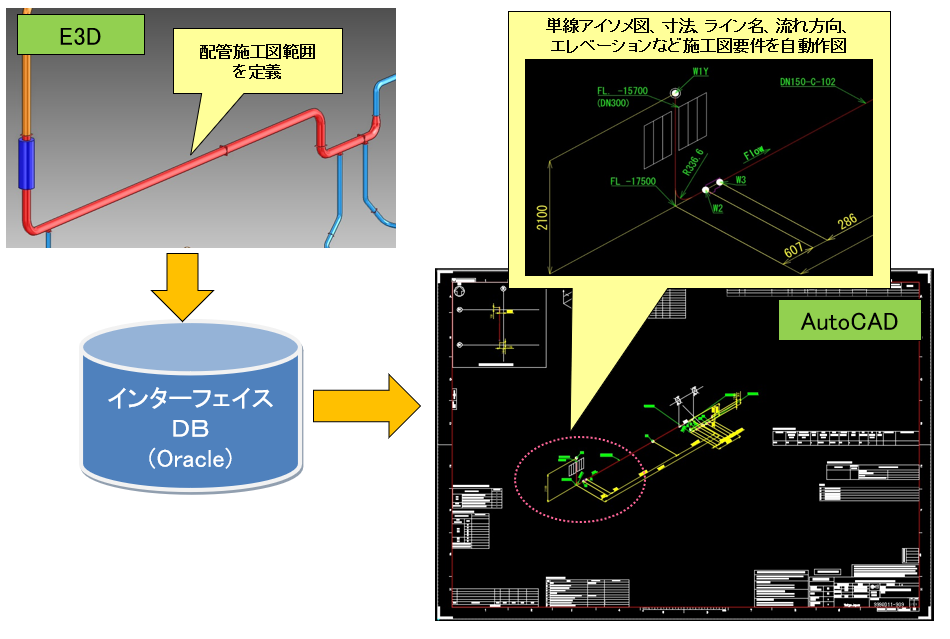

15. 配管施工図自動作図システム

３次元配置された配管情報から、配管施工図となるアイソメ図を自動作成する。部品表や設計仕様欄／検査欄などの自動作成、寸法線／品番／溶接番号なども自動作図。
AutoCAD上で動作し、作成された２次元図面はDWG形式で保存可能。
